工作機械向けテーブル用ウォームギヤ②

特注ウォームギヤ製造

特注ギヤ製造.comでは、ウォームギヤ専門の工場も保有しており、工作機械を中心にご依頼いただいております。

また、特注ギヤ製造.comでも最も得意とさせていただいている歯車ですので、ウォームギヤでお困りの際はぜひご連絡ください。



ウォームギヤとは?

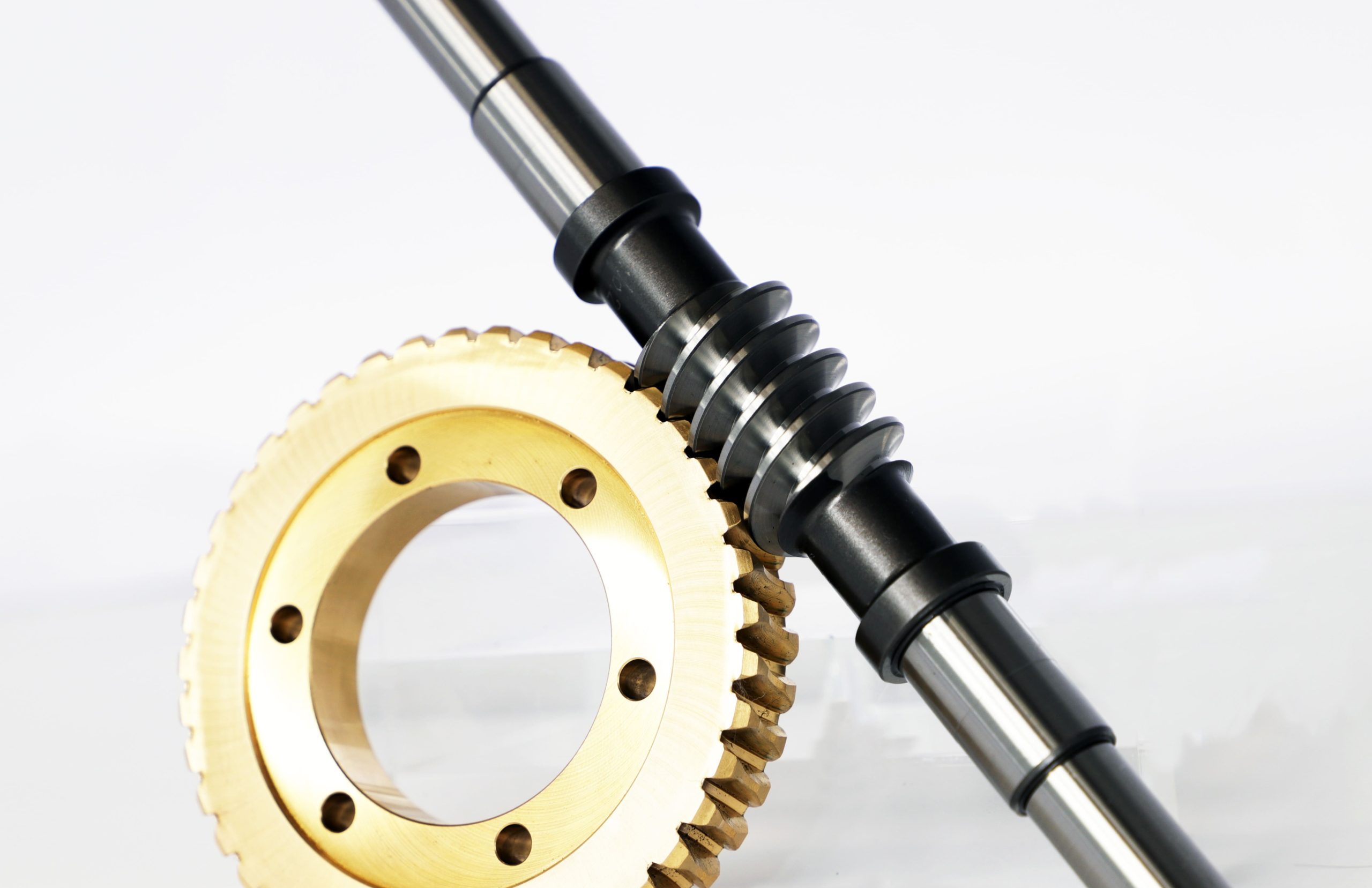

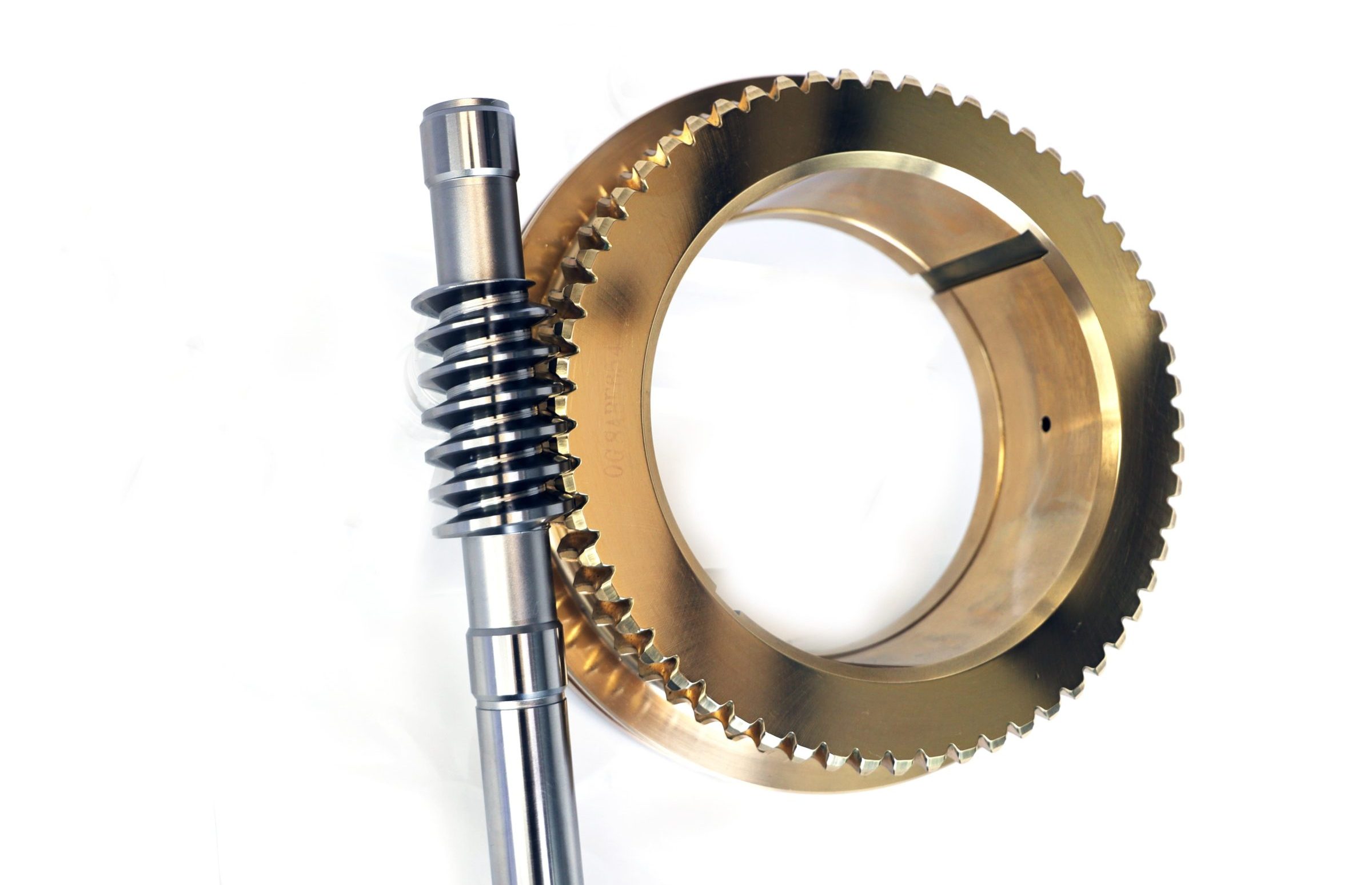

ウォームギヤは二対一体の歯車です。ウォームと呼ばれるねじ状の歯車とウォームホイールと呼ばれるはすば歯車を組み合わせてウォームギヤと呼びます。

ウォームギヤは、同一平面上で、互いに直角の運動伝達の際に使用されます。基本的にはウォームホイールからウォームを動かすことはできません。また、ウォームの回転をしっかりと伝えるため、ウォームホイールの歯幅は薄く作られている点が特徴的です。噛み合いが非常に静かで円滑に運動伝達をすることができます。加えて、小型にもかかわらず大きな減速比が得られる点が優秀です。

なお、ウォームギヤは他の歯車と違い、「滑り接触」となるため熱を発生してしまいます。そのため、ウォームとウォームホイールで別の材質を用いて摩擦係数を下げるなどの工夫が求められます。



下記にて、ウォームギヤの製造工程を動画でご紹介しております。
少しでも気になった方は是非ご覧ください。



>>その他動画一覧はこちら





ウォームギヤに関するお役立ち情報

特注ギヤ製造.comでは、その他にも「ウォームギヤ」に関するお役立ち情報をまとめてご紹介しております。ウォームギヤに関する基礎知識や専門情報は、下記をご覧ください。

>>特注ウォームギヤに関するお役立ち情報はこちら





特注ウォームギヤのギヤ事例

特注ギヤ製造.comでは、様々な「特注ウォームギヤ」の事例をご紹介しております。



工作機械向けテーブル用ウォームギヤ

工作機械向けテーブル用ウォームギヤ

こちらは、工作機械の割出テーブル用に使用されるウォームギヤの製品事例です。

使用用途から加工ワークの精度に直結するため、非常にシビアな伝達誤差と歯車強度が求められる案件でした。
単純に歯車の精度だけでは無く、加工基準面やはめ合い部分の寸法や幾何公差など、その製品に適した加工精度を実現させることが重要となります。

当社ではこのような難しい依頼も解決するため…

>>詳細はこちら



エレベーター巻き上げ機用ウォームギヤ

エレベーター巻き上げ機用のウォームギヤ

こちらは、エレベーターで使用されている機械式減速機用の歯車です。

ギヤの分類としてはウォームギヤなのですが、エレベーターで使用される部品ということもあり、ウォームギヤの加工精度が直接的にエレベーター昇降時の乗り心地に影響します。また、不備があった際などに人命にかかわる恐れもあるため、一般的な産業用の減速機とは比較できないほど高精度の加工精度を求められる部品です。

特注ギヤ製造.comでは…

>>詳細はこちら



特注ギヤ製造.comでは、ウォームギヤ専門の工場も保有しており、工作機械を中心にご依頼いただいております。また、特注ギヤ製造.comでも最も得意とさせていただいている歯車ですので、ウォームギヤでお困りの際はぜひご連絡ください。



>>その他の特注ウォームギヤ事例はこちら





特注ウォームギヤに関する技術提案事例

特注ギヤ製造.comでは、特注ギヤやウォームギヤを製造するだけでなく、ギヤやウォームギヤの設計やトラブルに関連した、様々な技術提案も行っております。ギヤ、ウォームギヤの騒音や伝達効率向上、コストダウンなど、歯車・ギヤに関するあらゆるお困りごとを解決しておりますので、ぜひ技術提案事例もご覧ください。

>>技術提案事例はこちら





ウォームギヤに関するよくある質問

特注ギヤ製造.comでは、「ウォームギヤ」に関するご相談も多くいただいております。ここでは、その一部をご紹介いたします。

ウォームホイルを鉄製で製作する事は可能でしょうか?

一般的には銅合金で製作するものが大半です。ウォームは回転中に滑りが発生する為鉄同士では、焼き付きなどの問題が発生しやすくなります。そのため、ホイルを銅合金にする事で焼き付きのリスクを低減しています。弊社では、特殊高力黄銅を用いる事で、摩耗しにくいホイル材質を提案しています。現状、摩耗などでお困りであればご相談ください。



ウォームギヤのかみ合い検査まで依頼したいです。

対応可能です。ご使用されている他社製ウォームセットのかみ合い試験のみでのご注文にも対応しております。弊社では片歯面伝達誤差測定機を保有しており、歯当りやバックラッシの差だけではなく、一回転当りの伝達誤差の差を測定する事が出来る数少ない会社ですので、お困りであればお問い合わせください。



エレベーター用のウォームギヤの製造はできますか?

製造可能です。弊社ではエレベーター用のウォームギヤ製造実績が多数あります。伝達誤差を少なくする歯当たり設計と品質管理体制を整えております。



>>その他のよくある質問はこちら





特注ウォームギヤのことなら、特注ギヤ製造.comまで!

特注ギヤ製造.comは、歯車を製作して70年以上の実績を持つ株式会社オージックが運営する、設計者や仕入れ担当様向けの情報発信サイトです。

オージックでは、大手の歯車メーカー様や規格品を販売する商社様ではなかなか対応できない試作品~ロット数1000程度の量産も対応しております。またオージックでは、100%お客様の個別ニーズに基づいたフルオーダーメイドギヤ、カップリングを制作しており、工作機械や自動車業界、ロボットをはじめ、様々な機械産業のお客様にご満足いただいております。

また、特注ギヤ製造.comでは、量産に向けた歯車、カップリングの試作開発にも対応しております。70年間培ったノウハウ・経験をもとに、企業様の抱えるお悩みに寄り添って、歯車加工のお手伝いをいたします。さらに、当社ではお客様の潜在的なご要望に応じ、図面通りの歯車加工はもちろん、各種VE・VA提案も実施しております。

単品の試作から量産まで、歯車の加工に関しては一貫対応しております。オーダーメイドの歯車、カップリングを作成したい方も、特注ギヤ製造.comにお任せください!
