スパイラルベベルギヤ

特注スパイラルベベルギヤ製造

高速運動において音が静かで振動も少ない歯車をお求めの場合は、スパイラルベベルギヤをお勧めしております。スパイラルベベルギヤは歯に対する負担も少なく、力の強い機械やその他性能を重視する場合などで活躍が期待できます。

ベベルギヤとは?

ベベルギヤとは、歯車の歯の部分に傾斜がある歯車全体を指します。形状はかさのようで、かさ歯車とも呼ばれています。円すい形状の側面に歯が存在し、直角に交差する2軸で回転運動を伝達します。直角に交差する2軸への回転運動の伝達はウォームギヤも可能ですが、ウォームギヤに比べて減速比が小さい点が特徴です。



また、ベベルギヤは歯の形状によって、歯すじが歯車軸と平行である「ストレートベベルギヤ」、歯筋が螺旋状に伸びている「スパイラルベベルギヤ」、ねじれ角が10°未満の「ゼロール」、2つの歯車軸が食い違い軸かつ歯すじが螺旋状の「ハイポイドギヤ」という4つに分類されます。



スパイラルベベルギヤとは?

スパイラルベベルギヤとは、かさ歯車のなかで歯すじが螺旋状になっている歯車のことを指し、まがりばかさ歯車とも呼ばれます。



歯すじがまっすぐ軸に向かって伸びているストレートベベルギヤと比較して噛み合い率が向上するので、10m/s以上の高速運転においても音が静かで振動も少なく、歯に対する負担も少ないという特徴があります。ですので、力の強い機械やその他性能を重視する場合はスパイラルベベルギヤを活用することがおすすめです。



一方で、その形状の複雑さから加工には費用が掛かってしまうという側面もあります。また、水平方向に働くスラスト荷重がストレートベベルギヤに比べて高くなってしまうので、設計段階で軸受けに余裕を持った設計をしなければいけません。



特注ギヤ製造.comでは、高速運動において音が静かで振動も少ない歯車をお求めの場合は、スパイラルベベルギヤをお勧めしております。スパイラルベベルギヤは歯に対する負担も少なく、力の強い機械やその他性能を重視する場合などで活躍が期待できます。



下記にて、スパイラルベベルギヤの製造工程を動画でご紹介しております。
少しでも気になった方は是非ご覧ください。





スパイラルベベルギヤに関するお役立ち情報

特注ギヤ製造.comでは、その他にも「スパイラルベベルギヤ」に関するお役立ち情報をまとめてご紹介しております。平歯車に関する基礎知識や専門情報は、下記をご覧ください。

>>スパイラルベベルギヤに関するお役立ち情報はこちら





特注スパイラルベベルギヤのギヤ事例

特注ギヤ製造.comでは、様々な「特注スパイラルベベルギヤ」のギヤ事例をご紹介しております。



航空機向けスパイラルベベルギヤ

航空機向けスパイラルベベルギヤ

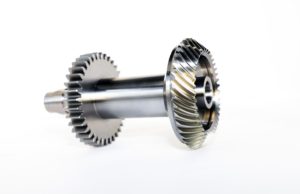

こちらは、航空機用の発電機など補器で使用されるスパイラルベベルギヤの事例です。駆動歯車と従動歯車の接触線である歯当たりの大きさ、位置、形など、マスターギヤの再現力が求められました。よって、マスターギヤを0.001㎜単位で3次元計測し、加工機の機械セッティングを作成していきます。

このような場合は、歯面を計測する技術、加工する技術が必要となり、その装置を上手に使用する経験値・品質管理能力・設備力が足りていないと十分な結果が得られない高難度のご依頼です。また、この歯車は…

>>詳細はこちら



産業機械向け大型ベベルギヤ

スパイラルベベルギヤ

こちらは、産業用機械にて使用される大型ベベルギヤの製品事例です。具体的には船舶や鉄道車輛、大型ミルマシンなどのギヤボックスに使用されるベベルギヤでした。

Φ800までのスパイラルベベルギヤの歯研加工が求められておりましたが、ドライカットに対応した歯切り盤とΦ800サイズまで歯研が出来る最新の歯研機を用い、低コストかつ高精度で大型ベベルギヤの製作が可能となりました。

>>詳細はこちら



特注ギヤ製造.comでは、ベベルギヤ専門の工場も保有しており、工作機械メーカー様を中心に、数多くの加工実績がございます。ベベルギヤを加工できるメーカーは非常に少なく専門にしている企業も少ないので、ぜひ、ベベルギヤに強みを持つ特注ギヤ製造.comにお任せください。



>>その他の特注スパイラルベベルギヤ事例はこちら





スパイラルベベルギヤに関する技術提案事例

特注ギヤ製造.comでは、特注ギヤを製造するだけでなく、ギヤの設計やトラブルに関連した、様々な技術提案も行っております。



ベベルギヤのかみ合い試験&歯当たり修整による騒音解決

ベベルギヤのかみ合い試験&歯当たり修整による騒音解決

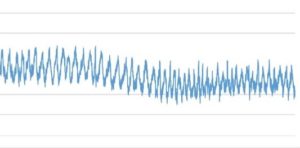

こちらは、原因不明だったロット内でベベルギヤの騒音トラブルに対して、かみ合い試験とかみ合い伝達誤差測定を行い、最適な歯当たりとかみ合い伝達誤差になるようにベベルギヤを修整して騒音解決した技術提案事例です。

>>詳細はこちら



ギヤの騒音や伝達効率向上、コストダウンなど、歯車・ギヤに関するあらゆるお困りごとを解決しておりますので、ぜひ技術提案事例もご覧ください。

>>技術提案事例はこちら





スパイラルベベルギヤに関するよくある質問

特注ギヤ製造.comでは、「スパイラルベベルギヤ」に関するご相談も多くいただいております。ここでは、その一部をご紹介いたします。

製作可能な歯車のサイズを教えてください。

平行軸歯車の場合φ1,250まで、それ以外の歯車では800Φまでが製作可能です。
条件により加工サイズは前後します。詳しくご説明必要であれば、お見積りを頂ければご回答させて頂きます。



ベベルギヤの騒音問題で悩んでます。

ストレートベベルであれば、切削仕上であり騒音が発生する可能性があります。 よって、静粛性を求める場合は、スパイラルベベルの歯研を採用を推奨します。



スパイラルベベルの等高歯の歯研はできますか?

疑似円弧の歯形であれば、歯研対応は可能です。製品の用途や、使用条件によりご提案できる内容が変わってきますが、等高歯の歯研のニーズが有りましたらお気軽にご相談ください。



グリーソン社のスパイラルベベル加工用のサマリーシートがありますが、御社の機械で加工可能でしょうか。

諸元、工具、機械セッティグなどのシート情報を頂ければ対応可能です。私たちオージックは、ドイツのクリンゲルンベルグ社製の設備を使用しておりますが、ベベルギヤを長年取り扱っているノウハウによるグリーソン社製の加工データでも加工する事が出来ます。他社での加工で問題が出たなど、お困りであればお気軽にご相談ください。



>>その他のよくある質問はこちら





特注スパイラルベベルギヤのことなら、特注ギヤ製造.comまで!

特注ギヤ製造.comは、歯車を製作して70年以上の実績を持つ株式会社オージックが運営する、設計者や仕入れ担当様向けの情報発信サイトです。

オージックでは、大手の歯車メーカー様や規格品を販売する商社様ではなかなか対応できない試作品~ロット数1000程度の量産も対応しております。またオージックでは、100%お客様の個別ニーズに基づいたフルオーダーメイドギヤを制作しており、工作機械や自動車業界、ロボットをはじめ、様々な機械産業のお客様にご満足いただいております。

また特注ギヤ製造.comでは、量産に向けた歯車の試作開発にも対応しております。70年間培ったノウハウ・経験をもとに、企業様の抱えるお悩みに寄り添って、歯車加工のお手伝いをいたします。さらに、当社ではお客様の潜在的なご要望に応じ、図面通りの歯車加工はもちろん、各種VE・VA提案も実施しております。

単品の試作から量産まで、歯車の加工に関しては一貫対応しております。オーダーメイドの歯車を作成したい方も、特注ギヤ製造.comにお任せください!
