平歯車

特注平歯車(スパーギヤ)製造

特注ギヤ製造.comでは、平歯車(スパーギヤ)専門の歯研工場を保有しており、最大1250φまでの加工をしております。自動車メーカー様で量産機として使用されている加工機を保有(合計4台保有)しており、量産を加味した状態での試作加工も実施可能でございます。

平歯車(スパーギヤ)とは?

平歯車とは、円筒形の形状を持つ歯車であり、スパーギヤと呼ばれることもあります。

一般的に 「歯すじが直線で軸に平行な円筒歯車」と定義されており、「歯車」と言われて多くの方がイメージされる形状をしています。 形状がシンプルで高い動力伝達が得られるため、単純に動力を伝達することに非常に優れています。

具体的には、平行な2軸にそれぞれに歯車を取り付け、それぞれの歯を組み合わせて回転させることで回転運動を伝えていきます。この際、歯数の多い方の歯車を大歯車(ギヤ)、少ない方の歯車を小歯車(ピニオン)と呼ぶことが一般的です(速度比の観点などから駆動側の歯車がピニオン、被動側の歯車をギヤと呼ぶこともあります)。また平歯車は、インターナルギヤと噛み合わせて使用する際は、平歯車をピニオンと呼びます。



平歯車の大きな特徴は、平行な2軸に歯車が取り付けられるため軸方向(スラスト方向)に力が発生しない点です。なお、直径が異なる平歯車を組み合わせる場合、平歯車のモジュールが一致してなければいけない点には注意しなければいけません。



また平歯車では、歯先円直径歯底円直径の計算をすることで、歯車の設計や噛み合わせ試験を行います。





平歯車(スパーギヤ)の製造方法

平歯車は主に歯切り盤を用いて製造されます。歯切り盤とは、素材を目的の歯車の形状に切削加工する工作機械の総称です。代表的な歯切り盤は、ホブ盤・ギヤシェーパ・歯車研削盤・かさ歯車歯切り盤・歯車シェービング盤などがあり、そのほかにも様々な種類があります。これらの歯切り盤は用途や目的に応じて使い分ける必要があります。





平歯車(スパーギヤ)に関するお役立ち情報

特注ギヤ製造.comでは、その他にも「平歯車」に関するお役立ち情報をまとめてご紹介しております。平歯車に関する基礎知識や専門情報は、下記をご覧ください。

>>平歯車に関するお役立ち情報はこちら





特注平歯車(スパーギヤ)の事例

特注ギヤ製造.comでは、様々な特注平歯車のギヤ事例をご紹介しております。

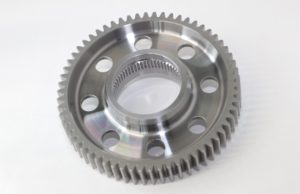

工作機械向けスパーギヤ

工作機械向けスパーギヤ

こちらは、工作機械向けスパーギヤです。サイズはφ150、材質はSCM、熱処理として浸炭焼き入れが施されています。

こちらの製品は工作機械の主軸に使用されており、最高回転数は20,000rpmとなります。ライスハウァー社製のLNS(ローノイズシフト研削加工)を活用することにより、高速回転に対応した歯面の面性状を製作しています。さらに、歯面をネジ状砥石で連続加工することによりピッチ精度:数μmの超高精度加工を施しております。

>>詳細はこちら

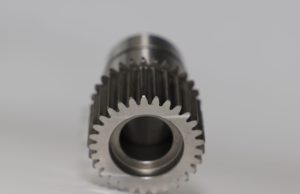

ロボット用精密減速機用スパーギヤ

ロボット用精密減速機用スパーギヤ

こちらは、ロボットの精密減速機に使用されるスパーギヤです。サイズはφ100、材質はSCM、熱処理として浸炭焼き入れが施されています。

当事例は試作品のご依頼でした。前述の通り精密減速機に使用されるギヤであるため、①軽量、②静音、③低振動が求められていました。また、±1ミクロンの高精度な歯形修正をお客様は望んでおられました。前述のご要望を満たすためには…

>>詳細はこちら



航空機用のスパーギヤ

航空機用のスパーギヤ

こちらは、航空機のAGBにて使用される駆動用歯車(スパーギヤ)の製品事例でございます。

当社においても、飛行機やドローンなど輸送機の動力伝達用のギヤ製造を多くいただいており、その中でも高い要求事項のあるご依頼でございました。
品質管理面においては、歯面の焼けや面粗さ、歯元のR、歯形修整など、航空機ならではの高い要求精度がございます。

>>詳細はこちら



>>その他の特注平歯車のギヤ事例はこちら





平歯車(スパーギヤ)に関する技術提案事例

特注ギヤ製造.comでは、特注ギヤを製造するだけでなく、ギヤの設計やトラブルに関連した、様々な技術提案も行っております。ギヤの騒音や伝達効率向上、コストダウンなど、歯車・ギヤに関するあらゆるお困りごとを解決しておりますので、ぜひ技術提案事例もご覧ください。

>>技術提案事例はこちら





平歯車(スパーギヤ)に関するよくある質問

特注ギヤ製造.comでは、「平歯車」に関するご相談も多くいただいております。ここでは、その一部をご紹介いたします。

製作可能な歯車のサイズを教えてください。

平行軸歯車の場合φ1,250まで、それ以外の歯車では800Φまでが製作可能です。
条件により加工サイズは前後します。詳しくご説明必要であれば、お見積りを頂ければご回答させて頂きます。



大阪精密での歯車測定を希望していますが対応可能でしょうか?

全く問題ありません。平行軸歯車の歯面測定機として、大阪精密、クリンゲルンベルグの2タイプの測定機を所有しています。お客様の要求に応じた測定機で加工品の評価を行うことができます。



大型遊星歯車を製作したいが、1メートルの大きな歯車の製作できますか?

もちろん可能です。弊社では、平行軸歯車であれば、最大1250㎜までの歯車を歯研することができます。



>>その他のよくある質問はこちら





特注平歯車(スパーギヤ)のことなら、特注ギヤ製造.comまで!

特注ギヤ製造.comは、歯車を製作して70年以上の実績を持つ株式会社オージックが運営する、設計者や仕入れ担当様向けの情報発信サイトです。

オージックでは、大手の歯車メーカー様や規格品を販売する商社様ではなかなか対応できない試作品~ロット数1000程度の量産も対応しております。またオージックでは、100%お客様の個別ニーズに基づいたフルオーダーメイドギヤを制作しており、工作機械や自動車業界、ロボットをはじめ、様々な機械産業のお客様にご満足いただいております。

また特注ギヤ製造.comでは、量産に向けた歯車の試作開発にも対応しております。70年間培ったノウハウ・経験をもとに、企業様の抱えるお悩みに寄り添って、歯車加工のお手伝いをいたします。さらに、当社ではお客様の潜在的なご要望に応じ、図面通りの歯車加工はもちろん、各種VE・VA提案も実施しております。

単品の試作から量産まで、歯車の加工に関しては一貫対応しております。オーダーメイドの歯車を作成したい方も、特注ギヤ製造.comにお任せください!
