自動車業界向け試作ヘリカルギヤ

特注ヘリカルギヤ製造

ヘリカルギヤとは、軸に対して歯すじがねじれ、螺旋状になっている歯車のことを指します。ヘリカルギヤは平歯車(スパーギヤ)と比較すると、噛み合いが非常に滑らかで、強度に優れており音も非常に静かです。

特注ギヤ製造.comでも、ヘリカルギヤは自動車や産業機器など幅広い業界でご依頼いただいております。また、現在使用されている歯車で異音や振動等を感じる点がございましたら、解決策等ご提案することも可能でございます。

ヘリカルギヤとは?

ヘリカルギヤとは、軸に対して歯すじがねじれ、螺旋状になっている歯車のことです。

平歯車(スパーギヤ)は歯車の凹凸の一枚一枚が噛み合います。対して、ヘリカルギヤはねじれているため複数枚が同時に噛み合い、その噛み合いが非常に滑らかなので、強度に優れており音も非常に静かです。これらの利点から、ヘリカルギヤは自動車や産業機器など幅広い用途で使用されています。

ヘリカルギヤの歯すじのねじれ方向は、歯すじの正面からみて右肩上がりのものを右ねじれといい、反対に左肩上がりのものを左ねじれといいます。ヘリカルギヤを使用する際に注意すべきことは、スラスト荷重(ギヤ軸の方向にかかる力)が発生する点です。スラスト荷重を考慮せず、設計通りにヘリカルギヤを組み込むと、摩耗や回転不良の原因となります。



またやまば歯車とは、右ねじれの歯をもつ歯幅の部分と左ねじれの歯をもつ歯幅の部分を持つ円筒歯車です。左ねじれと右ねじれのヘリカルギヤを組み合わせた形から、ダブルヘリカルギヤとも呼ばれています。2つの歯車がそれぞれ軸方向の力(スラスト)を打ち消し合うことができる点が特徴的です。また、高速回転時にも噛み合わせは非常に滑らかで動力伝達ができ、歯の強度も優れています。まさに、ヘリカルギヤの長所は保有したまま、弱点の克服に成功した歯車といえます。

やまば歯車の使用用途としては、ヘリカルギヤと同じように自動車や産業機器など幅広く活用されており、特に回転速度を低減させる役割を持つ減速装置などに使用されています。





ヘリカルギヤに関するお役立ち情報

特注ギヤ製造.comでは、その他にも「ヘリカルギヤ」に関するお役立ち情報をまとめてご紹介しております。平歯車に関する基礎知識や専門情報は、下記をご覧ください。

>>ヘリカルギヤに関するお役立ち情報はこちら





特注ヘリカルギヤのギヤ事例

特注ギヤ製造.comでは、様々な特注平歯車のギヤ事例をご紹介しております。



自動車業界向け試作ヘリカルギヤ

自動車業界向け試作ヘリカルギヤ

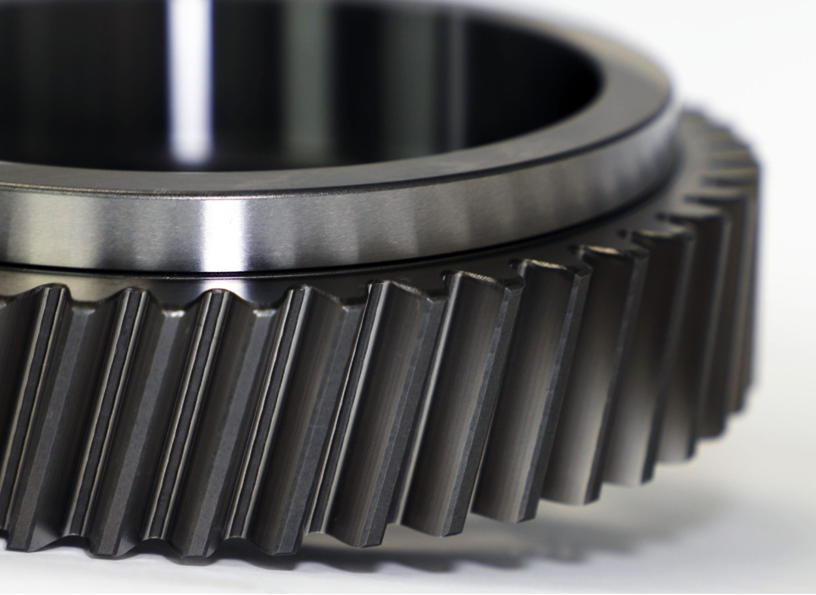

こちらは、自動車業界向け試作ヘリカルギヤです。サイズはφ15~350、材質はSCMで、熱処理として浸炭焼き入れが施されています。

こちらの製品の歯面製造には特殊な専用ホブ工具が必要となります。試作品のため、短納期で製作する必要がありましたが、特殊ホブ工具の取り寄せ、製作を行うと、短納期での対応が不可能でした。そこで…

>>詳細はこちら



搬送装置向けヘリカルギヤ

搬送装置向けヘリカルギヤ

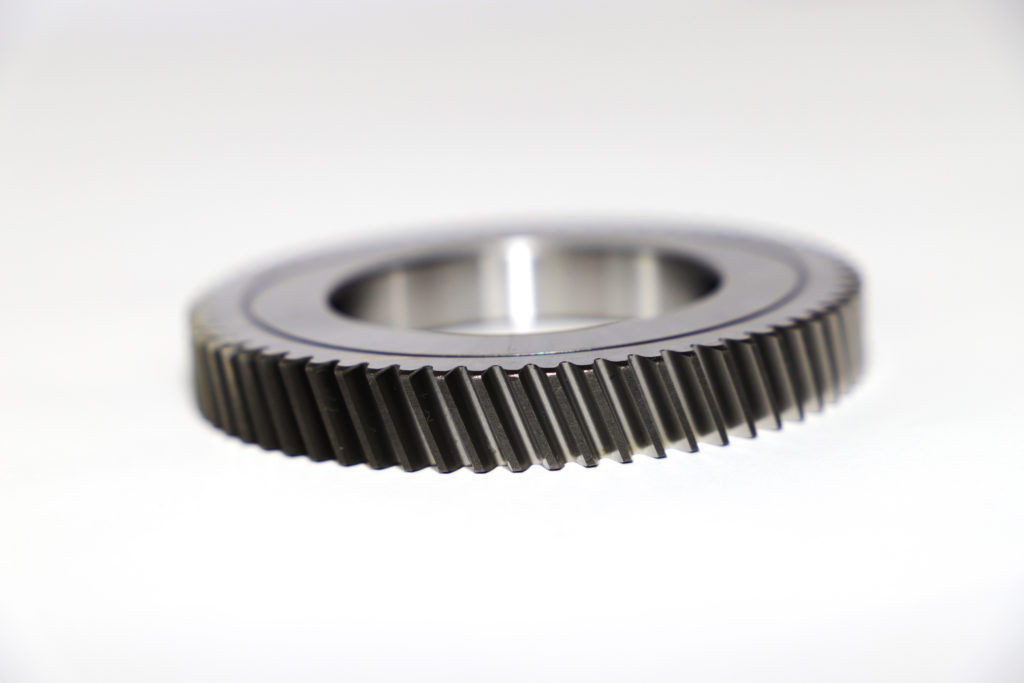

こちらは、省力化機械・搬送装置に使用されるヘリカルギヤの製作事例となります。材質は鉄、熱処理として浸炭焼き入れを施しています。

省力化機械、搬送装置使用される製品のため、騒音と重量の影響が出ないように歪みを抑えて加工を行いました。また、弊社の検査設備による解析の結果から得られた修正量に基づき、歯面への3D修正加工を施しました。さらに…

>>詳細はこちら



電動自動車向け E-AXLE向けのトランスミッション用ヘリカルギヤ

電動自動車向け E-AXLE向けのトランスミッション用ヘリカルギヤ

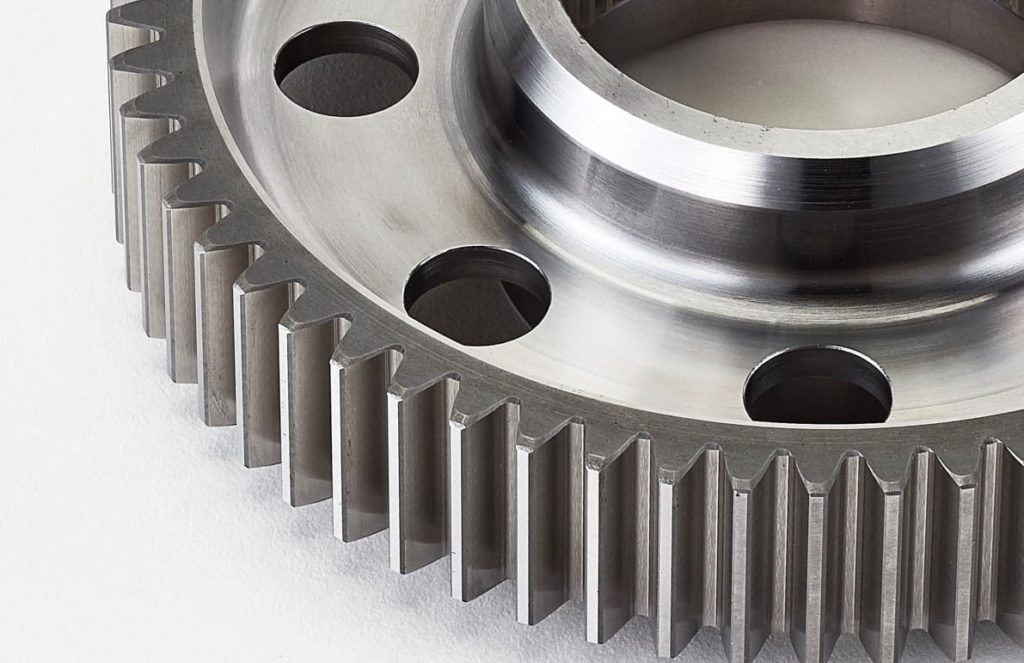

こちらは、電動自動車向けE-AXLEの減速機として使用されている歯車の製品事例です。具体的には、トランスミッションで使用されるヘリカルギヤでございます。歯車は15000rpmなど、高速で回転するため、高品質が要求される歯車でした。

歯面形状の精緻な評価が必用だっため、当社で保有しているGDAのソフトにて歯面面性上の評価を実施いたしました。この評価は歯車製造を特化して行っている当社だからこそ出来たと実感しており、他社様では難しい測定でした。

>>詳細はこちら



>>その他の特注平歯車のギヤ事例はこちら





ヘリカルギヤに関する技術提案事例

特注ギヤ製造.comでは、特注ギヤを製造するだけでなく、ギヤの設計やトラブルに関連した、様々な技術提案も行っております。ギヤの騒音や伝達効率向上、コストダウンなど、歯車・ギヤに関するあらゆるお困りごとを解決しておりますので、ぜひ技術提案事例もご覧ください。

>>技術提案事例はこちら





ヘリカルギヤに関するよくある質問

特注ギヤ製造.comでは、「ヘリカルギヤ」に関するご相談も多くいただいております。ここでは、その一部をご紹介いたします。

製作可能な歯車のサイズを教えてください。

平行軸歯車の場合φ1,250まで、それ以外の歯車では800Φまでが製作可能です。
条件により加工サイズは前後します。詳しくご説明必要であれば、お見積りを頂ければご回答させて頂きます。



大阪精密での歯車測定を希望していますが対応可能でしょうか?

全く問題ありません。平行軸歯車の歯面測定機として、大阪精密、クリンゲルンベルグの2タイプの測定機を所有しています。お客様の要求に応じた測定機で加工品の評価を行うことができます。



大型遊星歯車を製作したいが、1メートルの大きな歯車の製作できますか?

もちろん可能です。弊社では、平行軸歯車であれば、最大1250㎜までの歯車を歯研することができます。



自動車向けインターナルヘリカルの歯研加工はできますか?

対応可能ですが、加工機のサイズの制限があります。まずはご相談ください。



>>その他のよくある質問はこちら





特注ヘリカルギヤのことなら、特注ギヤ製造.comまで!

特注ギヤ製造.comは、歯車を製作して70年以上の実績を持つ株式会社オージックが運営する、設計者や仕入れ担当様向けの情報発信サイトです。

オージックでは、大手の歯車メーカー様や規格品を販売する商社様ではなかなか対応できない試作品~ロット数1000程度の量産も対応しております。またオージックでは、100%お客様の個別ニーズに基づいたフルオーダーメイドギヤを制作しており、工作機械や自動車業界、ロボットをはじめ、様々な機械産業のお客様にご満足いただいております。

また特注ギヤ製造.comでは、量産に向けた歯車の試作開発にも対応しております。70年間培ったノウハウ・経験をもとに、企業様の抱えるお悩みに寄り添って、歯車加工のお手伝いをいたします。さらに、当社ではお客様の潜在的なご要望に応じ、図面通りの歯車加工はもちろん、各種VE・VA提案も実施しております。

単品の試作から量産まで、歯車の加工に関しては一貫対応しております。オーダーメイドの歯車を作成したい方も、特注ギヤ製造.comにお任せください!

>>バーチャル工場見学はこちら

>>お問い合わせはこちら
