工作機械向けハイポイドギヤ

工作機械向けハイポイドギヤ
工作機械向けハイポイドギヤ②
工作機械向けハイポイドギヤ
工作機械向けハイポイドギヤ②
業界
工作機械
業界詳細
工作機械
サイズ
φ400
用途
割出
用途詳細
ATC
ギヤ分類
ハイポイドギヤ
歯型
-
材質
SCM
モジュール
2~5
処理
浸炭焼き入れ

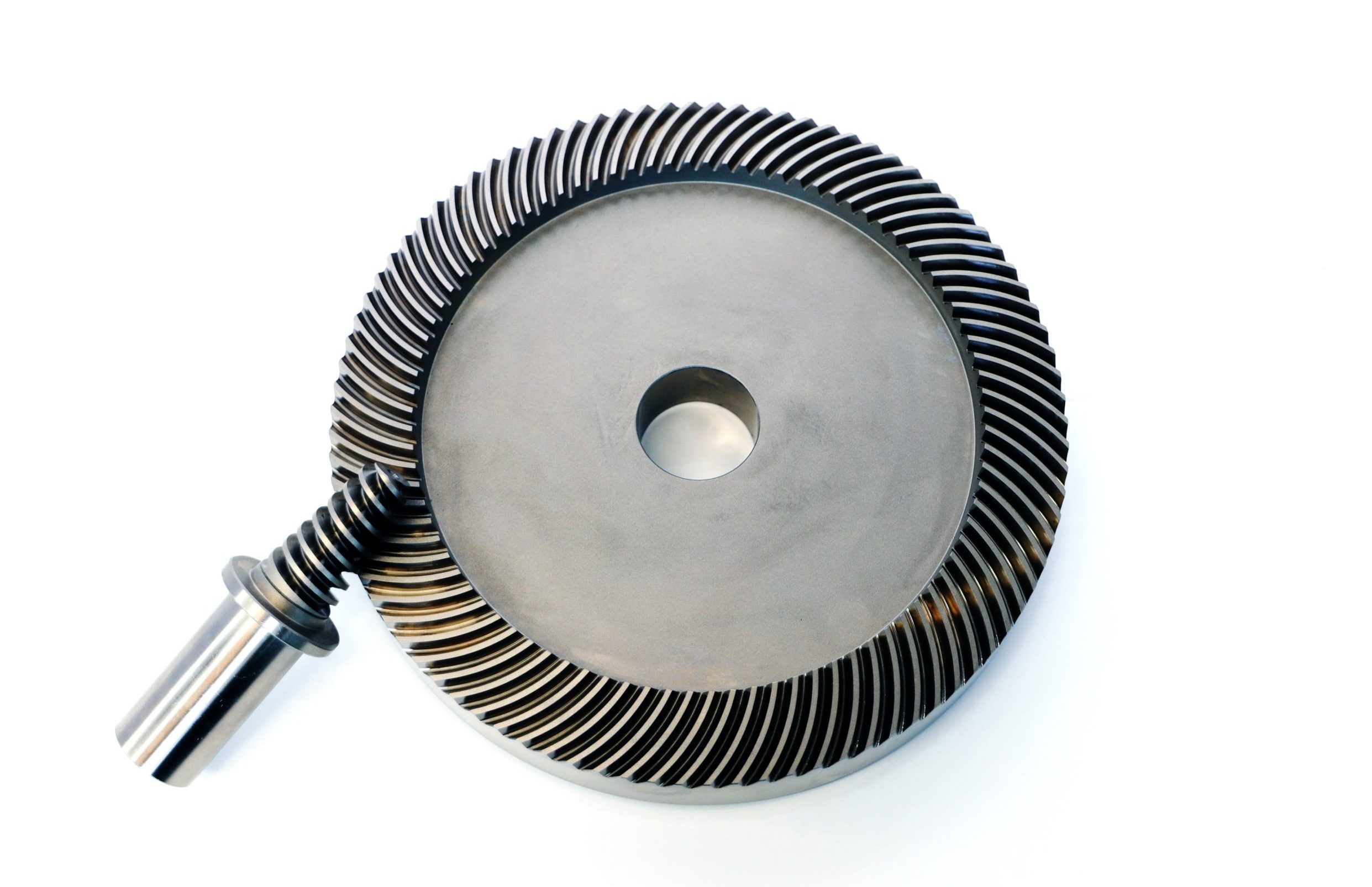

こちらは、工作機械用ATC(オートツールチェンジャー)向けのハイポイドギヤの事例となります。サイズはφ400、材質はSCMで、熱処理として浸炭焼き入れを施しています。

当事例では、歯車箱のコンパクト化を行うためにハイポイドギヤを採用いたしました。ハイポイドギヤは、ウォームギヤと似ていますが、ハイポイドギヤの方が噛み合い率が高く、動力の伝達効率が良いことがメリットとして挙げられます。ハイポイドギヤを使用することにより工作機械用ATCの減速比を大きく設計できるため、今まで2段減速していた減速機を1段減速で実現することが可能となりました。さらに、負荷運転時の強度計算支援により機械のスペックに最適な諸元をご提案いたしました。その結果、製品の静粛性・耐久性が向上しました。

特殊ギヤ製造.comでは当事例のように、お客様のお困りごとを解決する最適なご提案を行うことが可能です。歯車・ギヤに関することならお気軽にご相談ください。
