特注ギヤ事例

EV向けのインターナルギヤ

業界
自動車
業界詳細
自動車業界
サイズ
φ50~φ300
用途
動力伝達
用途詳細
ハイブリッド用ジェネレーター
ギヤ分類
その他ギヤ分類
歯型
インボリュート
材質
SCM
モジュール
M1.5~M3
処理
浸炭焼き入れ

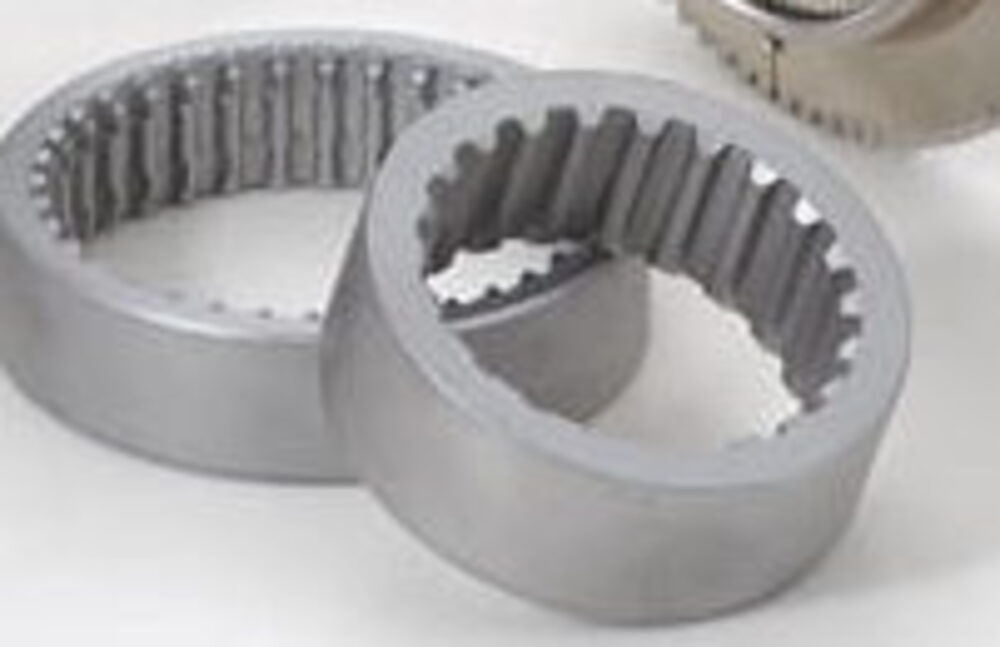

こちらは、EV向け遊星減速機のインターナルギヤの試作品の事例となります。材質はSCMで熱処理として浸炭焼き入れを施しています。

こちらのギヤの製作にあたる課題としては、下記2点が挙げられます。
①内径が非常に小さいため内径の加工が非常に難しい
②ヘリカルギヤのため、加工できる設備が限られている

弊社では、歯切りのピニオンカッターがなくても、無垢の砥石で歯切り加工ができるので当試作品に短納期で対応することができました。また、弊社はあらゆる最新加工設備を保有しているため、ヘリカルギヤの加工にも対応いたしました。結果として、インターナルの薄肉形状ありながら、高精度な歯面研削加工により、お客様のご要望を実現しました。

当事例のように、弊社では無垢での砥石で歯切り加工を行うことができるため、あらゆる試作品に短納期で対応することが可能です。また、前述の通りヘリカルギヤの加工にも対応しておりますのでお気軽にご相談ください。
