工作機械向け角スプライン

工作機械向け角スプライン
工作機械向け角スプライン②
工作機械向け角スプライン
工作機械向け角スプライン②
業界
工作機械
業界詳細
工作機械
サイズ
Φ50
用途
動力伝達
用途詳細
主軸
ギヤ分類
その他ギヤ分類
歯型
その他
材質
SCM
モジュール
-
処理
浸炭焼き入れ

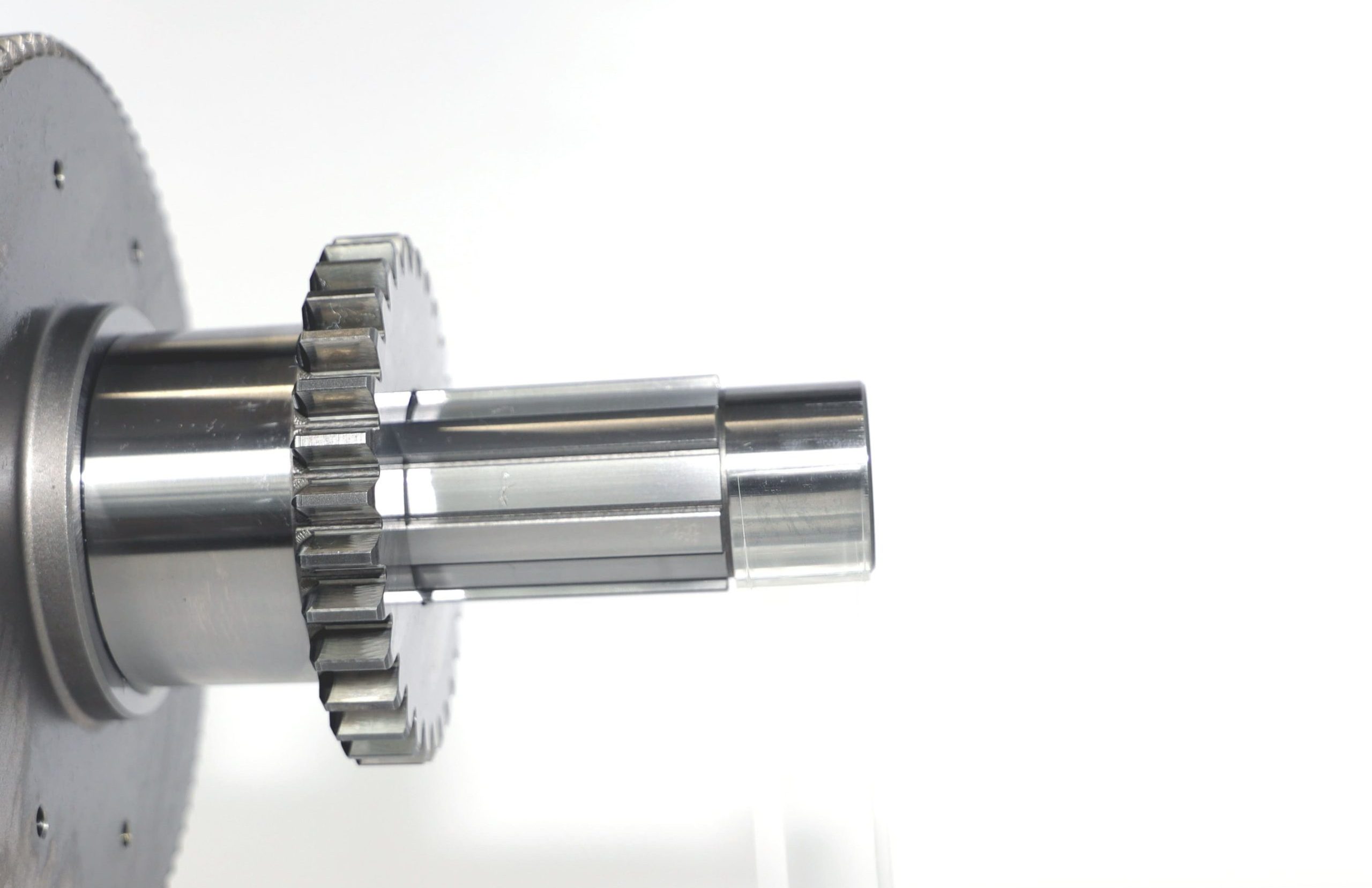

こちらは、工作機械向け角スプラインです。サイズはφ50、材質はSCMで熱処理として浸炭焼き入れが施されています。

こちらの角スプラインは工作機械の工具軸を回転させる主軸に使用されます。近年、工作機械の主軸には一般的にDDモーターが使用されていますが、切削力や回転トルクが求められる主軸には歯車駆動が必要になります。そのため、歯車駆動が可能な角スプラインが採用されています。本製品は最高回転数20,000rpmの実績があり、振動、騒音を小さくできる歯研の高精度化と円筒研削による同軸度の高精度化を実現しました。また、当社の加工技術により、スプライン部のオスとメスの現合加工によるはめあい精度を5μm以内に行い、滑らかな摺動を行うことができる製品を製作しました。

オージックでは、70年間培ってきた技術とノウハウを基に本製品のような高精度な加工技術が求められる製品を製作することが可能です。本製品では、高精度加工を実現したことにより、バックラッシの騒音問題、またこの歯車を搭載した加工機の精度低下を防止しています。
