特注ギヤ事例

自動車用アクスル向けハイポイドギヤ

自動車用アクスル向けハイポイドギヤ
自動車用アクスル向けハイポイドギヤ
自動車用アクスル向けハイポイドギヤ
自動車用アクスル向けハイポイドギヤ
業界
自動車
業界詳細
自動車の最終減速装置
サイズ
φ180~250
用途
動力伝達
用途詳細
ディファレンシャル
ギヤ分類
スパイラルベベルギヤ
歯型
勾配歯
材質
鉄系
モジュール
3~6
処理
浸炭焼き入れ

こちらは、自動車用トランスミッション・アクスル等に使用されるハイポイドギヤです。材質は鉄で、熱処理として浸炭焼き入れを施しています。

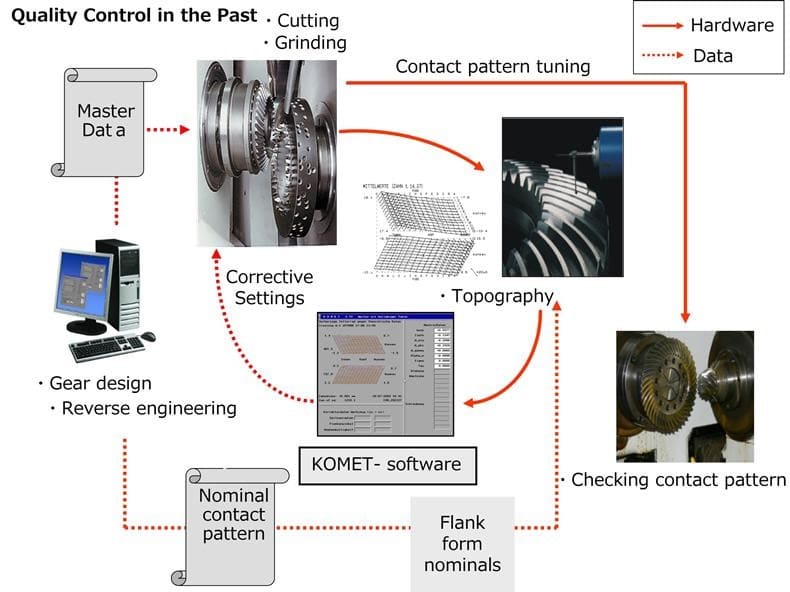

当事例は、試作段階の開発品のご依頼でした。弊社は、試作段階からの開発品や自動車レース用の特殊歯車等、少ロットの製品製作も得意としています。生産数量は単品から100setまで対応することが可能です。また、試作後にはクリンゲルンベルク製の歯研加工機・KIMoSでの解析・測定を行い、T60を用いて、かみ合い伝達誤差測定まで一貫して行うことが可能です。さらに、クローズドループによって、設計通りの歯車をお届けする事ができるので、開発期間の短縮を実現することができます。(他社のグリーソン社で製作したサマリーシートでも、クリンゲルンベルグ設備への変換技術を保有しています。)

当事例のような試作段階からの開発品や特殊歯車等のお困りごとも特殊ギヤ製造.comにお気軽にご相談ください。
