割出装置のハイレシオハイポイドの提供

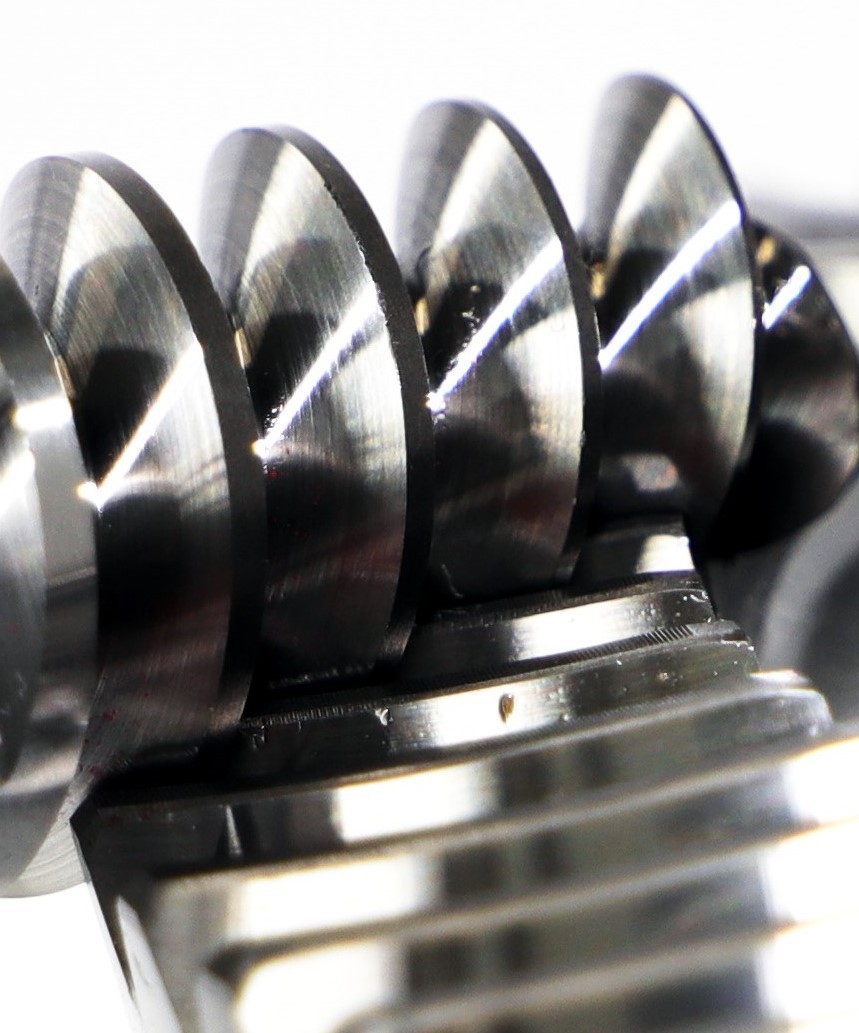

こちらは回転テーブルの割出駆動用歯車としての利用されているハイポイドギヤです。

高減速比のハイポイド割出装置として、希望の減速比とギアボックスのサイズに適応できるかどうかが課題の製品でした。

ベベル設計ソフトを利用し諸元設計と強度計算を繰り返し、希望の減速比と強度を満足できるサイズでクリアしました。

当初計画していたサイズよりもコンパクトに収まる事ができ、ウォームギヤ式よりも効率よく高速化出来ました。

ウォームギヤより耐久性もあがりメンテナンスが低減したなどの効果がありました。
