特注ギヤ事例

ゼロールギヤ試作

業界
産業用機械
業界詳細
産業機械
サイズ
50~200
用途
動力伝達
用途詳細
-
ギヤ分類
その他ギヤ分類
歯型
等高歯
材質
SCM
モジュール
3
処理
浸炭焼き入れ
お客様より製作相談をいただいた時問題になっていたのは
現状ストレートベベルで対応しているが製品で歯面強度の不足でした。
問題解決のため弊社は歯車精度の向上と
歯面設計の自由度を上げられる歯研仕上げ提案しました。
解析ソフトを用いて歯面精度の向上と面圧強度の改善できる設計を実施、

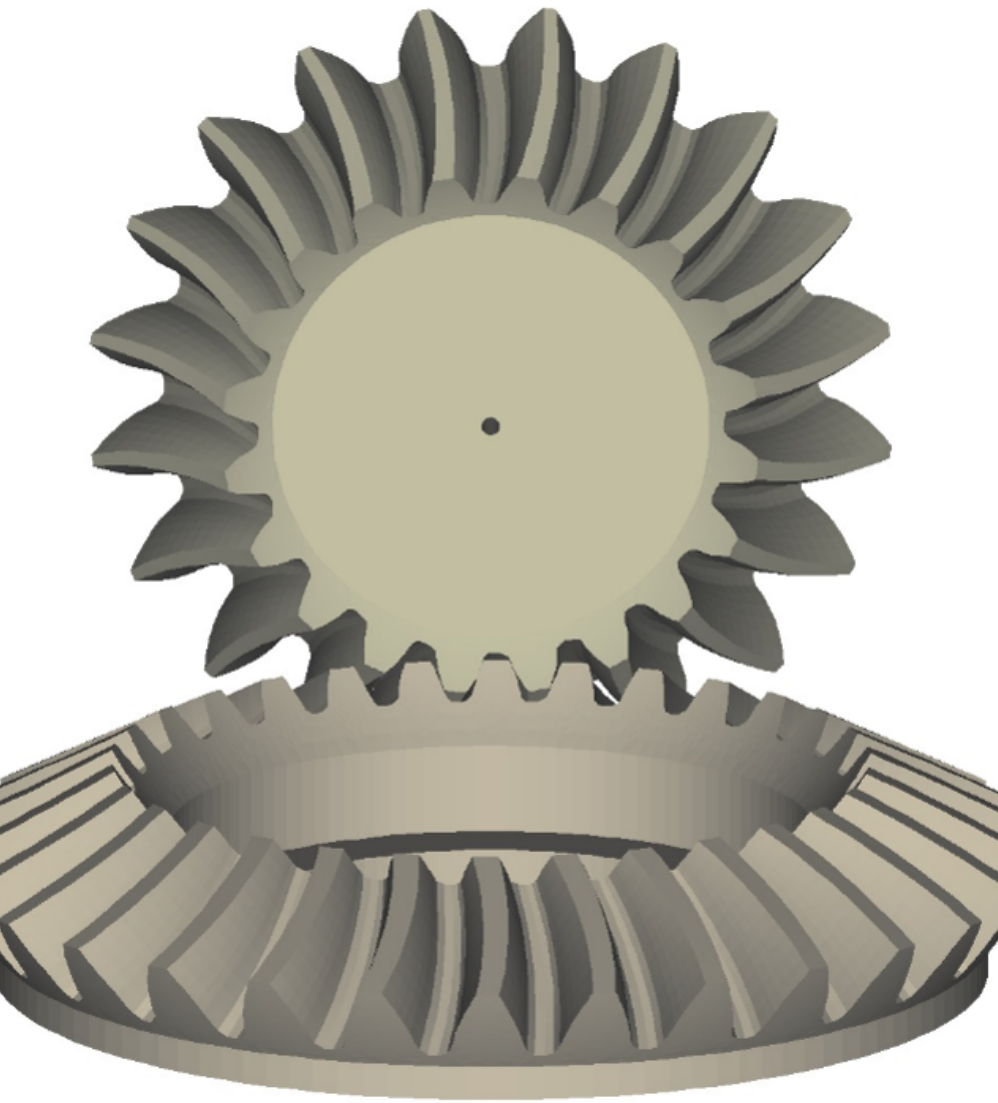

ゼロールベベルの歯研で提案しました。
結果として従来品よりも強度を上げることができ、いままでと同サイズで、
より大きい伝達動力及び大きな負荷に耐えられる事が確認され実用化へ進むことができた。
